LF-BH型接觸器保護器使用說明書

LF-BH型接觸器保護器是朗風電氣最新研發的一款性能可靠、質量穩定、安裝使用方便的創新產品，LF-BH型接觸器保護器可用于保護大功率傳統接觸器的主觸點，延長其觸點使用壽命,從而延長接觸器的更換周期(本產品可反復使用,質保5年)

一  產品特點：

1.標準DIN卡軌式安裝，外型美觀，接線方便快速。

2. 經多年試驗優化電路,極大程度上吸收消除接觸器觸點在閉合和分?jǐn)鄷r產生的峰值電壓,從而消除火花弧光,保護了觸點.

3. 可反復使用,安全可靠,無需控制信號,接線簡單,

二  使用說明：

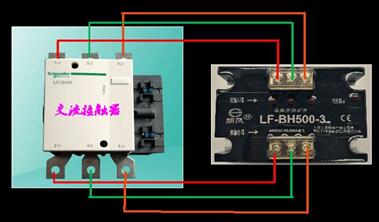

將本產品輸入端與接觸器的輸入端(接主電源進線)依順序并接,本產品輸出端與接觸器的輸出端(接電機線端)即可.(見下圖)

三.型號說明:

LF-BH   :工礦型接觸器保護器系列

數字500 :產品對應接觸器額定電流,向下兼容

-3: 3相

四:注意事項:

1.  產品右側指示燈為電源指示燈LED1,在LED1和3只狀態指示燈亮起的時候切勿用手觸摸接線端子,以防觸電.

2.  產品接線端子下方的3只指示燈LED,在接觸器未吸合的時候(同時電機線已經接到接觸器端子)才會點亮,而當接觸器吸合后,3只指示燈會熄滅.

3.  當更換交流接觸器之前,如果指示燈都如上所述正常,更換新的接觸器時候,本產品仍可繼續使用.

4.  本產品在接觸器斷開后再接通的間歇時間T1>=0.4秒的情況下效果最佳(釋放能量需要時間),T1越小,效果遞減(一般大功率接觸器通斷都不會很頻繁).
